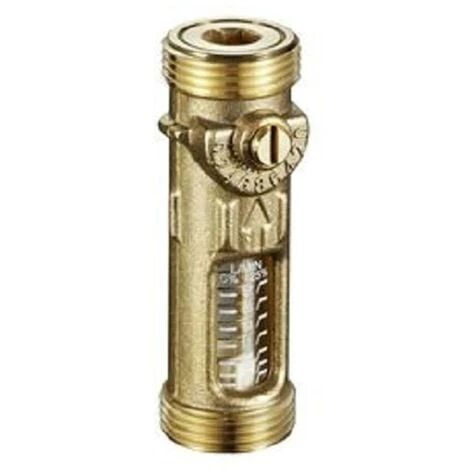

Vanne D’équilibrage Avec Affichage Du Débit HYCOFLOW VTB – DN25 – Débit : 5-40 L/min – Longueur : 143 Mm – Diamètre : G1- Clés : 38 Pour SW1 Et 36 Pour SW2 – Kvs : 5,5

DN25 – Débit : 5-40 l/min – Longueur : 143 mm – Diamètre : G1- Clés : 38 pour SW1 et 36 pour SW2 – Kvs : 5,5 – Fournisseur: OVENTROP – Reference: 80978 – – Hycoflow VTB – Robinet d’équilibrage avec affichage du débit
– DN 20 ou DN 32 ou DN 25 selon le modèle
– Filetage mâle à joint plat des deux côtés
– Permet un équilibrage hydraulique des colonnes entre elles
– Le débit réglé est lisible directement sur le robinet
– La colonne peut être fermée à l’aide du robinet à tournant sphérique (position «0»)
– Rincer abondamment la tuyauterie avant le montage du robinet
– Le montage d’un filtre Oventrop, réf. 11210 est recommandé

Domaine d’application :
Le robinet d’équilibrage Oventrop «Hycoflow VTB» avec affichage direct du débit se monte sur les conduites d’installations de chauffage et de rafraîchissement avec circuits d’eau fermés (par
ex. installations de chauffage central, sondes géothermiques, planchers chauffants, installations de climatisation, plafonds rafraîchissants et ventilo-convecteurs).Il permet un équilibrage hydraulique des colones entre elles. Le débit réglé est lisible directement sur le robinet.

Fonctionnement :
Le robinet d’équilibrage «Hycoflow VTB» est équipé d’un robinet à tournant sphérique à réglage progressif et dispose d’un affichage direct du débit. Il permet l’équilibrage hydraulique et la fermeture
de colonnes ou de sondes géothermiques.
Matériaux :
– Corps en laiton
– Tube gradué et pièces intérieures en polymère à haute performance
– Joints en EPDM et PTFE


Dimensions et Poids :
– Longueur : 80 ou 93 ou 109 ou 143 mm selon le modèle
– Diamètre :  G 3/4 ou G1 ou G 1 1/4 selon le modèle
– Dimension de la clé : 23 ou 30 ou 36  selon le modèle (pour références 1060906 – 1060908 et 1060910)

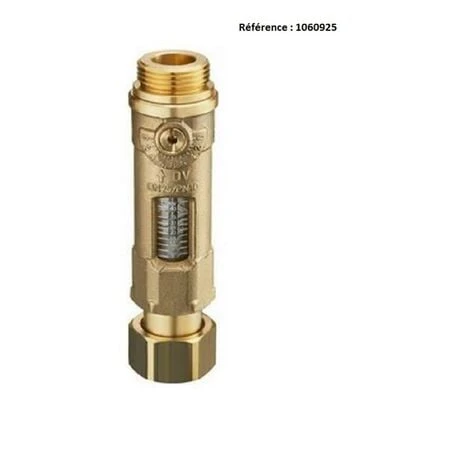

– Dimensions des clés sur référence 1060925 : 38  (SW1) et 36 (SW2)
– Poids : 0,20 kg ou 0,29 kg ou 0,53 kg ou 0,57 kg selon le modèle

Autres données :
– Pression de service max. ts: 100 °C
– Pression de service min. ts: 0 °C
– Pression de service max. ps: 10 bar (1000 kPa) (PN 10)
– Fluide : Eau ou mélanges d’éthylène-/propylène glycol-eau (50 % au max.), valeur ph 6,5-10
– Plage de débit ( L/min) : 4-17 ou 10-40 ou 20-70 ou 5-40 selon le modèle
– Kvs* : 3,0 ou 8,3 ou 13,7 ou 5,5 selon le modèle
(*La valeur Kvs exprime le débit dans une vanne de régulation en position complètement ouverte et à une pression différentielle d’1 bar.)

Garantie : 1 an contre vices de fabrication, hors pièces d’usure
