Caractéristiques
- Longueur3.5 cm
- Largeur0.1 cm
- Hauteur25.5 cm
- Poids2.86 kg
- Tension électrique230.0 V
- MatièresPolyéthylène résistants à la température (PE-RT)
- CouleurOrange
- Quantité par pack1.0 produits
- Réf. ManoManoME12271351
- Garantie2 années
- Réf. fabricantabt7pdu010g
Voir tout
Description
- Principales
- gamme de produits : Phaseo Universal

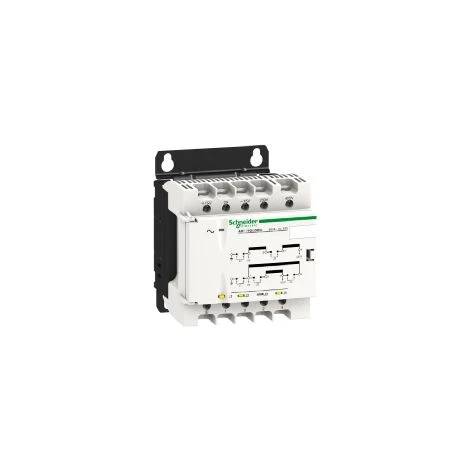

- fonction produit : Transformateur de sécurité et d’isolement
- puissance nominale en VA : 100 VA
- tension d’entrée : 230 V CA monophasé, raccordement(s): N-L1
400 V CA phase-phase, raccordement(s): L1-L2 - tension de sortie : 115/230 V CA
- enroulement secondaire : Double
- couvercle de protection : Avec
- température de fonctionnement : -20…60 °C
- Complémentaires
- limites de la tension d’entrée : 207…253 V
360…440 V - limites de fréquence réseau : 47…63 Hz
- tolérance de la tension d’entrée : +/- 15 V
- rendement : 86 %
- puissance dissipée en W : 16.3 W
- variation de tension à la charge nominale : 4,17 % à 400 V
4 % à 230 V - surtension durable en sortie : 4.9 % (pas de charge, sous tension)
- chute tension à charge nominale : 4.23 %
- sans perte de charge : 11.26 W
- tension de court-circuit : 6,20 %
- type de protection en sortie : Contre la surcharge, protection technologique: externe
Contre la surtension, protection technologique: externe
Contre les courts-circuits, protection technologique: externe - mode de raccordement : Bornes de type vis pour connexion entrée, capacité de raccordement: 5 x 4 mm² AWG 11
Bornes de type vis pour branchement à la terre de l’entrée, capacité de raccordement: 1 x 4 mm² AWG 11
Bornes de type vis pour connexion sortie, capacité de raccordement: 4 x 4 mm² AWG 11 - marquage : CE
- mode de fixation : Par clips sur profilé symétrique 35x15mm
Avec 4 vis, vis Ø = 5.5 mm sur panneau horizontal avec réduction de charge à 90 %
Avec 4 vis, vis Ø = 5.5 mm sur panneau vertical, position de fonctionnement: horizontale
Avec 4 vis, vis Ø = 5.5 mm sur panneau vertical, position de fonctionnement: verticale - couplage de sortie : Mise à la terre du secondaire
Parallèle
Série par cavalier interne - altitude de fonctionnement : 3000 m
- classe d’isolation électrique : Classe B
- état LED : Orange pour tension d’entrée
- poids : 2.86 kg
- limites de la tension d’entrée : 207…253 V
- Environnement
- certifications du produit : UR
EAC - normes : UL 506
- degré d’étanchéité IP : IP20
- caractéristique d’environnement : CEM conforme à EN 62041
Sécurité conforme à EN 61558-1
Sécurité conforme à EN 61558-2-6 - température ambiante pour le stockage : -40…80 °C
- humidité relative : 0…95 % opération en cours
- catégorie de surtension : Classe I conforme à VDE 0106-1
- tenue diélectrique : 3200 V entre entrée et masse
3200 V entre sortie et masse
5100 V entre entrée et sortie
- certifications du produit : UR
- Garantie contractuelle
- Période : 18 mois
