Danfoss Heimeier RTL Multibox Système De Limitation De Température Du Circuit De Retour à Encastrer Pour Chauffages Par Le Sol

HEIMEIER Multibox RTL

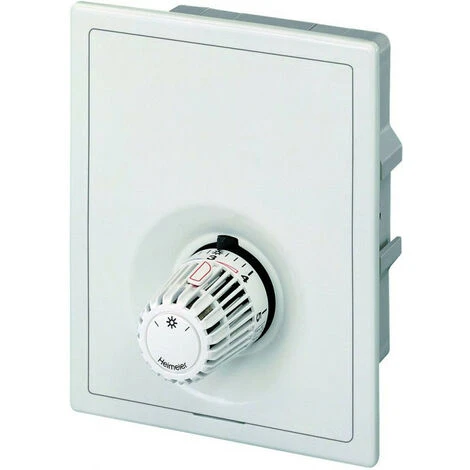

Coffret encastré pour la régulation par pièces de chauffage par le sol Multibox K, RTL et K-RTL sont utilisés pour pour le contrôle décentralisé de chauffage par le sol, muraux ou systèmes combinés sol-radiateurs. Compensation jusqu’à 6° par côté en cas de montage non perpendi culaire. Couvercle à vis de fixation masquées. Modèles avec couvercle et capot gradué apparent blanc. Souplesse de montage pour tous les types de murs, compensation de profondeur de 30 mm.

Fonctions:

La limitation maximale de la température de retour,

Préréglage,

Arrêt,

Purge

Dimensions:

Corps de vanne DN 15.
La profondeur de montage du coffret encastré est de 60 mm seulement.
Souplesse de montage grâce à un écartement variable entre le coffret encastré et le couvercle de 30 mm maximum.
Le couvercle peut compenser une inclinaison du coffret encastré jusqu’à 6° par côté.

Plage de la réglage:

Tête thermostatique K: de 6 °C à 28 °C
Limiteur de température de retour RTL: de 0 °C à 50 °C

Température:

Température de service maxi.: 90 °C
Température de service mini.: 2 °C
Pour tous les modèles Multibox, s’assurer que la température de la canalisation montante de l’installation convient à la conception du système de chauffage par le sol.

Raccordement des tuyauteries:

Raccord côté tube G3/4 par cône adapté aux bagues à compression pour tubes en plastique, en cuivre, en acier de précision et multicouche.
