- Genre de l’emboutMâle
- Pression10.0 bar
- MatièresAcier
- Réf. ManoManoME15561436
- Réf. fabricantcll08x
Description

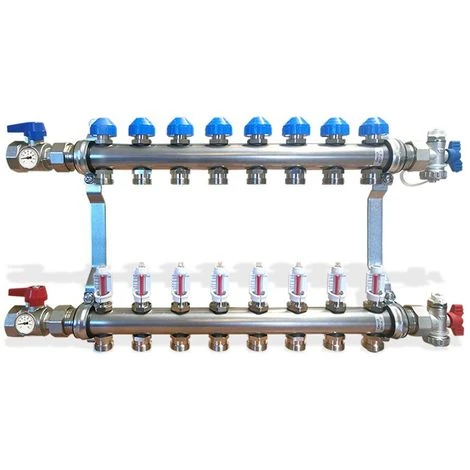

Les collecteurs de distribution sont la solution idéale pour
construction d’un système de chauffage et / ou de refroidissement.
Le collecteur de distribution est disponible avec des collecteurs de 1 »
avec filetage mâle / femelle en phase et avec 6 ÷ 14 voies préréglées avec
Connexions Euroconus 3/4 « x18. Les collecteurs sont fournis complets avec

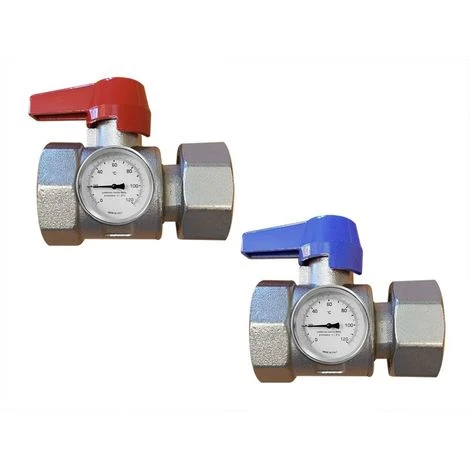

vannes d’arrêt avec support de thermomètre, soupape (s) de décharge
air et robinet (s) de remplissage / vidange. Les collectionneurs de
la distribution est fournie sans by-pass.
Le débit de livraison de chaque voie peut être ajusté avec
débitmètre ou avec vis à mémoire mécanique.
Sur le collecteur de retour, les vannes d’arrêt manuel
les thermostats peuvent être fournis avec un capuchon de protection de construction
facilement remplaçable plus tard avec servocommande
électrothermique.
Le collecteur de distribution peut être monté
à l’intérieur d’une boîte en acier galvanisé cod.
CS07080.
Si installé avec un circulateur, achetez le plus grand boîtier en acier galvanisé
CS07011.
ASSEMBLÉE/
METTRE EN ACTION:
Assemblage à l’intérieur de la boîte:

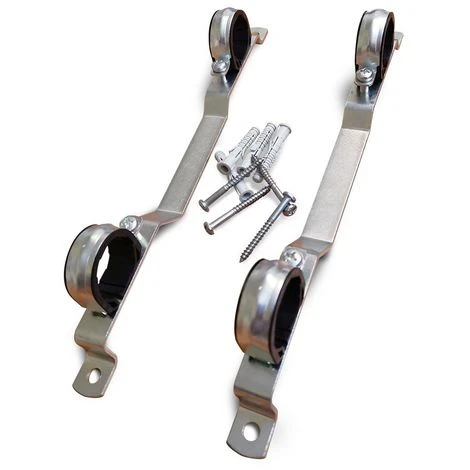

Les supports de capteur doivent être fixés aux guides coulissants avec
Profil en C, sur des broches ou des trous spécialement préparés, en observant
toujours scrupuleusement les instructions de montage.
Connexions hydrauliques:
Le collecteur est équipé de robinets à tournant sphérique et / ou de robinets
chargement déchargement. Les tuyaux du collecteur sont filetés 1 « mâle
pour le montage des vannes. Les écrous pivotants doivent être serrés
de préférence avec une fourchette et une clé polygonale combinées
CH 38, exerçant un couple d’environ 35 – 45 Nm. Brancher le
tuyaux des circuits individuels aux sorties en observant
scrupuleusement les instructions de montage. Pour marquer i
divers circuits de chauffage menant aux zones individuelles,
appliquer des étiquettes autocollantes sur le collecteur de distribution
accompagnant la fourniture.
Remplissage et vidange des circuits pour
chauffage:
Pour remplir le collecteur, connectez
tuyaux ¾ « aux robinets de remplissage. Ouvrez et
fermez lentement les robinets & nbsp; en tournant le bouton. Pendant
opérations de remplissage et de vidange sous pression, robinets
les vannes à bille doivent rester fermées pour éviter d’endommager
chauffage dû à la haute pression atteinte par l’eau

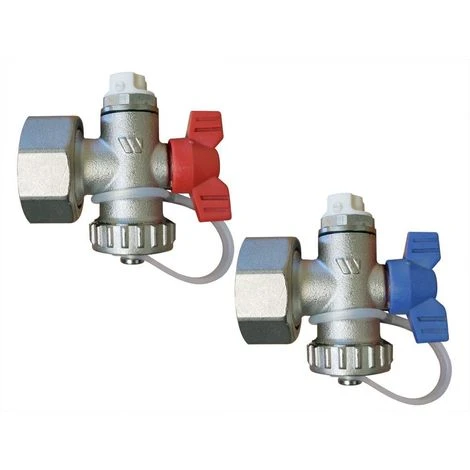

et / ou une intervention de la soupape de sécurité. Remplissage e
le rinçage du collecteur doit être effectué en respectant
direction d’écoulement du collecteur, en évitant les changements brusques de pression & gt; 1
barres (soudaines et lentes).
Caratteristiche
| Collettore di distribuzione: | Branche 1 « à 8 voies |
|---|---|
| Derivazioni: | 3/4″ x18 Eurocono |
| Temperatura max di esercizio: | 110 °C |
| Temperatura min di esercizio: | -20°C |
| Pressione max di esercizio: | 10 bar |
| Liquidi impiegabili: | Acqua (con glicole <50%) |
| Materiale: | Ottone |
